UV-EC-D16C16P
用于同时采集传感器等现场设备的数字量信号并控制电磁阀、继电器等执行器，通过 EtherCAT 与 PLC 通信，16 路输入兼容 NPN/PNP 信号，16 路输出采用 PNP 型。
认证
核心应用
UV-EC-D16C16P
用于同时采集传感器等现场设备的数字量信号并控制电磁阀、继电器等执行器，通过 EtherCAT 与 PLC 通信，16 路输入兼容 NPN/PNP 信号，16 路输出采用 PNP 型。
产品概述

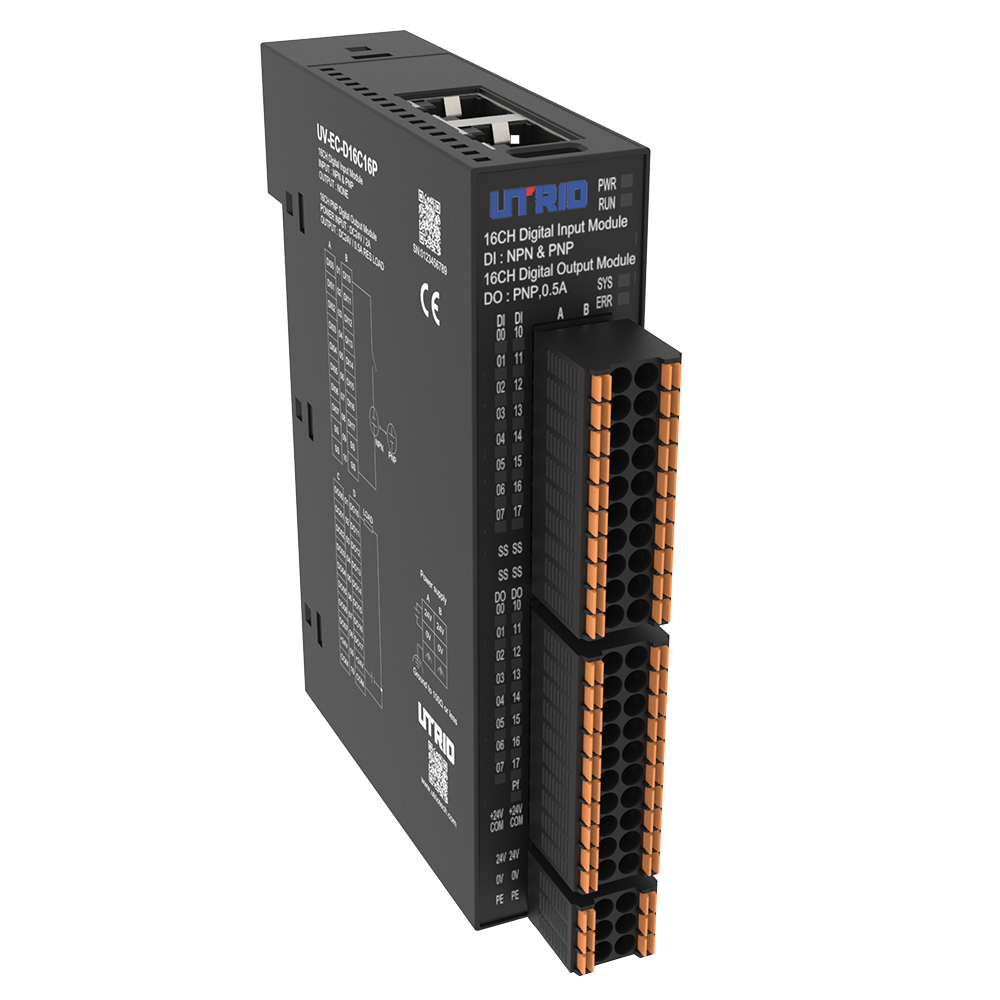

UV-EC-D16C16P 是一款支持 EtherCAT 的立式一体式 I/O 数字量输入/输出模块，提供 16 路数字量输入（NPN/PNP）和 16 路 PNP 数字量输出。适用于自动化产线、机械设备和控制柜中的分布式信号采集与执行器控制，可同时接入传感器、编码器、开关等输入设备以及电磁阀、继电器、指示灯等输出设备。通信接口与固定 I/O 通道集成在同一模块中，可减少独立耦合器、扩展模块及柜内接线，节省安装空间。模块采用 PUSH-IN 直插式端子，工作电压为 DC 24 V（+20%/-15%），便于现场接线和维护。
产品系列
主要特点
一体式立式设计
在紧凑的立式模块中集成总线通信、I/O端子、状态指示灯和电源接口。
轻松扩展与级联
双以太网端口支持模块级联，可在自动化系统中灵活部署分布式I/O。
多种协议可选
可选PROFINET、EtherCAT、EtherNet/IP、Modbus TCP、CC-Link IE Field Basic和CC-Link协议。
典型应用
分布式机器I/O
适用于就近连接传感器、执行器、阀门、指示灯及其他现场层设备。
控制柜系统
35 mm DIN导轨安装和紧凑的立式布局有助于简化柜内接线并节省安装空间。
PLC信号扩展
支持16DI+16DO、32DI、32DO以及NPN、PNP配置，可灵活扩展PLC I/O。
生产线自动化
适用于包装、输送、装配、测试及其他工业自动化生产线应用。
