排针
ULO-PH409
用于与排母配合完成 PCB 板间连接，实现模块与主板之间的可插拔信号传输，便于装配、扩展和维护。
产品间距
2.54 mm
产品类型
排针
耐压
500 V AC（1 分钟）
绝缘材料
PBT，玻璃纤维，UL94V-0
快速查看
排针
电路板连接
用于PCB信号连接和板对板插合
灵活方向
提供直式、直角式和SMT选项
标准间距
涵盖常用的1.27、2.00和2.54 mm间距设计
三维视图
认证
UL
CE
RoHS
REACH
核心应用
工业自动化
可靠连接
严苛环境
ULO-PH409
用于与排母配合完成 PCB 板间连接，实现模块与主板之间的可插拔信号传输，便于装配、扩展和维护。
额定电压
防护等级
工业级设计
性能可靠
易于集成
订货号
ULO-PH409
包装单位30 个
净重18 g（不含包装）
总长度 (L)42.16 mm
交期7-15 天
产品概述
ULO-PH409 是一款间距为 2.54 mm 的排针，可与排母配合实现可插拔连接。 适用于控制板、开发板和功能模块的板对板连接。与标准排针配合后可形成可拆卸接口，减少直接焊接，便于模块更换和产品维护。 间距为2.54 mm，耐压为500 V AC（1 分钟），工作温度为0 ℃～+85 ℃。绝缘材料为PBT，触点材料为铜合金，阻燃等级为UL94V-0。

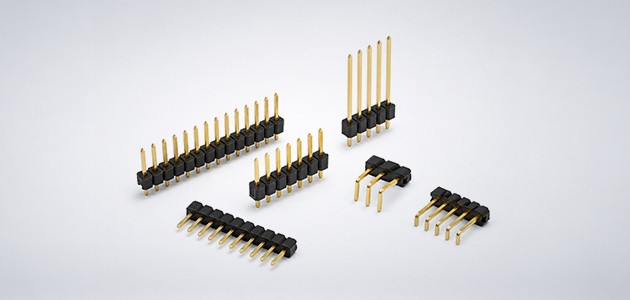

产品系列
主要特点
可靠的PCB针连接
用于PCB、模块和电子元件之间稳定的电气连接。
灵活的安装选择
提供直式、直角式和SMT安装方式，适配不同PCB布局与装配要求。
多种间距与排数选择
支持多种间距、针数以及单排或双排配置，便于灵活设计板级连接。
典型应用
PCB板连接
适用于印刷电路板与电子模块之间的信号和电源连接。
板对板接口
与配套排母配合，构建可靠的板对板连接系统。
电子设备制造
适用于控制器、仪表、通信设备、电源模块和通用电子产品。
开发与测试
常用于原型制作、调试、测试夹具和模块化电子设计。
