高速直插式 I/O 模块
UK20-GW-P02
用于扩展 EtherCAT 站点之间的高速通信连接，通过双 RJ45 接口转发数据，传输延时约 1 μs，适合对响应速度要求较高的分布式控制系统。
通信协议
EtherCAT
模块类型
功能模块
通信接口
2 × RJ45
传输延时
约 1 μs
快速查看
高速I/O · PUSH-IN
高速EtherCAT
10 μs响应时间，支持高速信号采集与控制
灵活扩展
UK20系统支持分支扩展，适用于大型I/O站
PUSH-IN直插接线
免工具端子连接，提高控制柜装配效率
数据手册
CERoHs

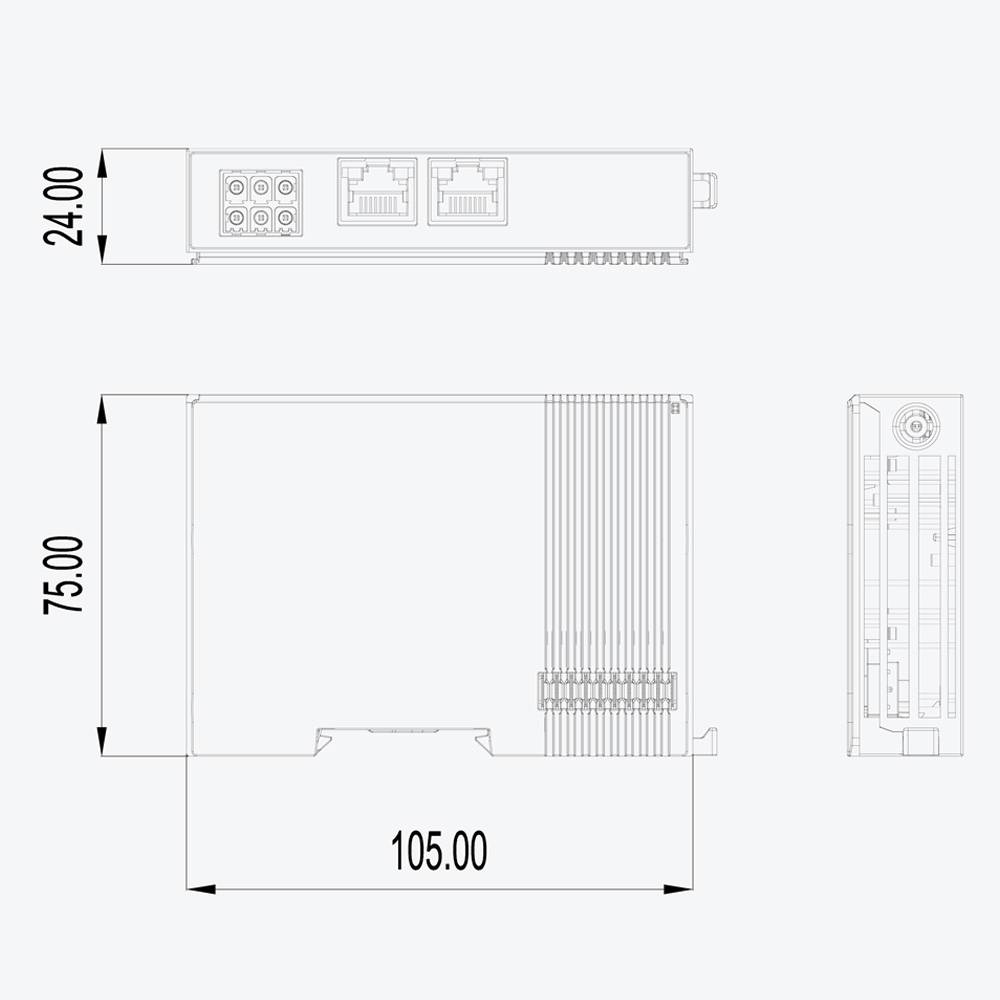

三维视图
认证
UL
CE
RoHS
REACH
核心应用
工业自动化
可靠连接
严苛环境
UK20-GW-P02
用于扩展 EtherCAT 站点之间的高速通信连接，通过双 RJ45 接口转发数据，传输延时约 1 μs，适合对响应速度要求较高的分布式控制系统。
额定电压
防护等级
工业级设计
性能可靠
易于集成
订货号
UK20-GW-P02
包装单位30 个
净重18 g（不含包装）
总长度 (L)42.16 mm
交期7-15 天
产品概述
UK20-GW-P02 是一款面向 EtherCAT 系统的高速 PUSH-IN 型插片式 I/O 功能模块，配备双 RJ45 接口，传输延时约 1 μs。适用于高速装备、运动控制和自动化产线中的站点扩展与网络连接，可减少通信链路延时，并便于构建紧凑、易维护的分布式 I/O 架构。
产品系列
主要特点
高速EtherCAT通信
基于EtherCAT的高速I/O响应，可为高性能自动化系统提供实时信号采集与控制。
超薄插片式设计
12 mm插片式模块节省控制柜空间，同时支持数字量、模拟量、继电器、电源和分支模块的灵活组合。
灵活的分支扩展
双通道分支模块支持灵活的拓扑扩展，便于将本地EtherCAT设备集成到系统中。
典型应用
高速机器控制
适用于运动控制、装配设备以及要求I/O快速响应的自动化系统。
紧凑型控制柜
超薄插片式模块可减少控制柜占用空间，并使接线和模块布局保持整齐。
EtherCAT自动化系统
适用于基于EtherCAT的PLC系统、分布式I/O站和模块化机器架构。
生产线扩展
支持包装、输送、测试及高速生产线应用中的灵活I/O扩展。
