回拉弹簧式 I/O 模块
UE20-4TC
用于采集 K、J、T、E、N、S、R、B、C 型热电偶的温度信号，提供 4 路输入，并支持冷端补偿和工频干扰抑制。
模块类型
热电偶输入模块
通道数量
4
分辨率
16 位，0.1 ℃/数值单位
工作电压
DC 24 V（+20%/-15%）
快速查看
紧凑型I/O · 弹簧笼式接线
弹簧笼式接线
抗振端子连接，确保控制柜接线可靠
超薄设计
12 mm插片式模块，节省紧凑型控制柜空间
丰富的诊断功能
LED指示灯和诊断功能有助于快速调试
数据手册
CERoHs
三维视图
认证
UL
CE
RoHS
REACH
核心应用
工业自动化
可靠连接
严苛环境
UE20-4TC
用于采集 K、J、T、E、N、S、R、B、C 型热电偶的温度信号，提供 4 路输入，并支持冷端补偿和工频干扰抑制。
额定电压
防护等级
工业级设计
性能可靠
易于集成
订货号
UE20-4TC
包装单位30 个
净重18 g（不含包装）
总长度 (L)42.16 mm
交期7-15 天
产品概述
UE20-4TC 是一款回拉式弹簧型插片式热电偶输入模块，提供 4 路输入，支持 K、J、T、E、N、S、R、B、C 型热电偶。适用于加热设备、烘箱、炉温及工业过程测温，可解决多点高温信号集中采集、热电偶类型适配和现场干扰的问题。16 位分辨率、冷端补偿及工频干扰抑制有助于提升测温稳定性。
产品系列
主要特点
12 mm超薄插片式设计
超薄插片式模块可节省控制柜空间，同时支持灵活配置I/O站。
抗振弹簧夹接线
笼式弹簧端子可实现快速、稳定、免维护的接线，确保信号可靠传输。
多协议通信
支持PROFINET、EtherCAT、EtherNet/IP、Modbus/TCP和CC-Link IE Field Basic，便于与PLC集成。
典型应用
紧凑型控制柜
适用于需要节省空间并进行I/O扩展的高密度控制柜安装。
分布式I/O站
适合在靠近现场设备的位置采集数字量、模拟量、温度及特殊信号。
机器自动化
可用于包装、装配、输送、测试及OEM机器控制系统。
便于维护的系统
清晰的LED指示和模块化结构可提高安装、诊断及更换效率。
相似产品
回拉弹簧式 I/O 模块

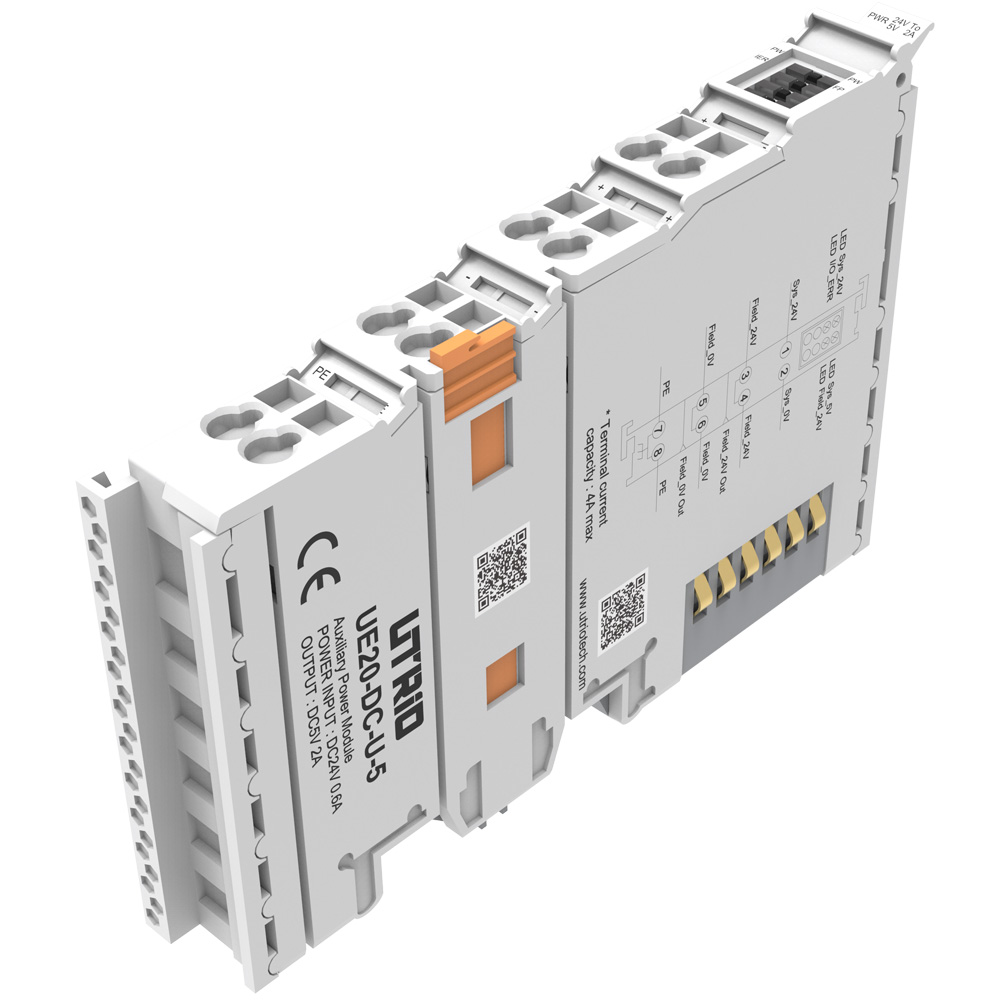

UE20-DC-U-5 回拉式弹簧型插片式 I/O 电压分配模块
